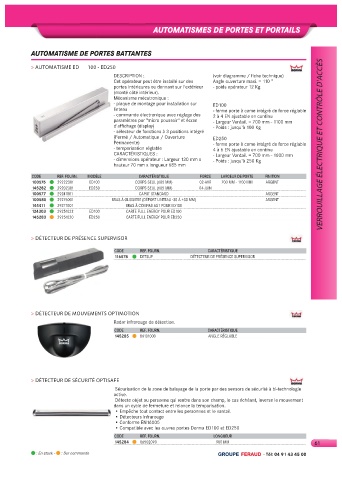

Page 63 - catalogue-feraud

"650."5*4.&4 %& 1035&4 &5 1035"*-4

"650."5*4.& %& 1035&4 #"55"/5&4

> AUTOMATISME ED 100 - ED250
DESCRIPTION : (voir diagramme / fiche technique)
Cet opérateur peut être installé sur des Angle ouverture maxi. = 110 °
portes intérieures ou donnant sur l'extérieur - poids opérateur 12 Kg
(monté côté intérieur).
Mécanisme mécatronique :
- plaque de montage pour installation sur ED100
linteau - ferme porte à came intégré de force réglable
- commande électronique avec réglage des 2 à 4 EN ajustable en continu
paramètres par "micro poussoir" et écran - Largeur Vantail. = 700 mm - 1100 mm
d'affichage (display) - Poids : jusqu'à 100 Kg
- sélecteur de fonctions à 3 positions intégré
(Fermé / Automatique / Ouverture ED250
Permanente) - ferme porte à came intégré de force réglable VERROUILLAGE ÉLECTRIQUE ET CONTRÔLE D'ACCÈS
- temporisation réglable 4 à 6 EN ajustable en continu
CARACTÉRISTIQUES : - Largeur Vantail. = 700 mm - 1600 mm
- dimensions opérateur : Largeur 130 mm x - Poids : jusqu'à 250 Kg
hauteur 70 mm x longueur 685 mm

$0%& 3&' '063/ .0%µ-& $"3"$5²3*45*26& '03$& -"3(&63 %& 1035& '*/*5*0/
100575 29222301 ED100 CORPS SEUL (685 MM) 02-AVR 700 MM - 1100 MM ARGENT
145282 29202301 ED250 CORPS SEUL (685 MM) 04-JUIN
100577 29241001 CAPOT STANDARD ARGENT
100580 29275001 BRAS À GLISSIERE (DÉPORT LINTEAU -30 À +30 MM) ARGENT
144411 29271001 BRAS À COMPAS AS1 POUR ED100
124303 29251022 ED100 CARTE FULL ENERGY POUR ED100
145283 29251020 ED250 CARTE FULL ENERGY POUR ED250

> DÉTECTEUR DE PRÉSENCE SUPERVISOR

$0%& 3&' '063/ $"3"$5²3*45*26&
116578 DETSUP DÉTECTEUR DE PRÉSENCE SUPERVISOR

> DÉTECTEUR DE MOUVEMENTS OPTIMOTION
Radar infrarouge de détection.
$0%& 3&' '063/ $"3"$5²3*45*26&
145285 86101000 ANGLE RÉGLABLE

> DÉTECTEUR DE SÉCURITÉ OPTISAFE
Sécurisation de la zone de balayage de la porte par des sensors de sécurité à bi-technologie
active.
Détecte objet ou personne qui rentre dans son champ, le cas échéant, inverse le mouvement
dans un cycle de fermeture et relance la temporisation.
• Empêche tout contact entre les personnes et le vantail.
• Détecteurs infrarouge
• Conforme EN16005
• Compatible avec les ouvres portes Dorma ED100 et ED250
$0%& 3&' '063/ -0/(6&63
145284 86502090 900 MM

: En stock - : Sur commande - Tél: 04 91 43 45 00
